ステアタイト中継端子は、絶縁性の高い弊社のステアタイトを使用しています。一般の通信機、計測器、測定器等、広範囲にご使用頂けます。
また、耐熱性にも優れ、高温での使用にも有効です。 |

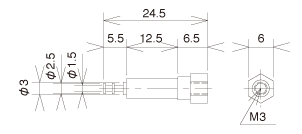

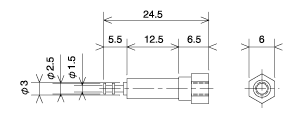

〈STK−A1〉 |
![](ceramic_image/stk_a1.jpg) |
![](ceramic_image/stk_a1_draw2203.gif) |
6.0KV |
|

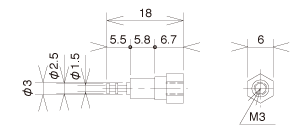

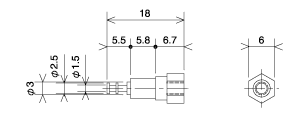

〈STK−A2〉 |
![](ceramic_image/stk_a2.jpg) |
![](ceramic_image/stk_a2_draw2203.gif) |
5.0KV |
|

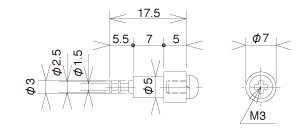

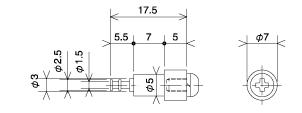

〈STK−A3〉 |
![](ceramic_image/stk_a3.jpg) |
![](ceramic_image/stk_a3_draw2203.gif) |
5.0KV |
|

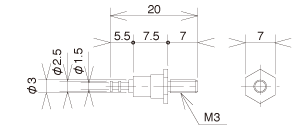

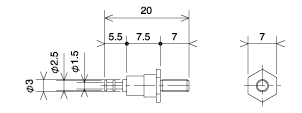

〈STK−A4〉 |
![](ceramic_image/stk_a4.jpg) |
![](ceramic_image/stk_a4_draw2203.gif) |
3.5KV |
|

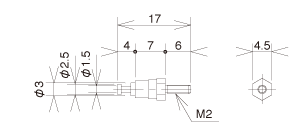

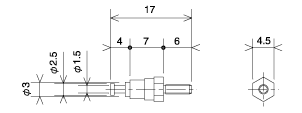

〈STK−A5〉 |
![](ceramic_image/stk_a5.jpg) |
![](ceramic_image/stk_a5_draw2203.gif) |
3.0KV |
|

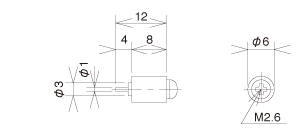

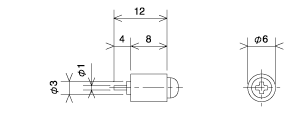

〈STK−A6〉 |
![](ceramic_image/stk_a6.jpg) |
![](ceramic_image/stk_a6_draw2203.gif) |
4.0KV |
|

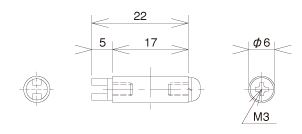

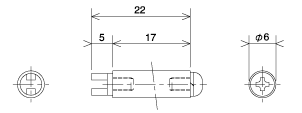

〈STK−A7〉 |
![](ceramic_image/stk_a7.jpg) |
![](ceramic_image/stk_a7_draw2203.gif) |
6.5KV |
|

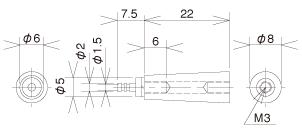

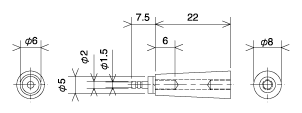

〈STK−A8〉 |
![](ceramic_image/stk_a8.jpg) |
![](ceramic_image/stk_a8_draw2203.gif) |
14KV |
|

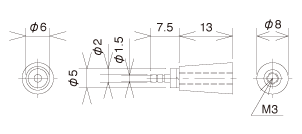

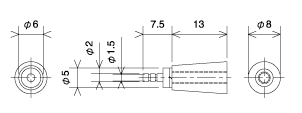

〈STK−A9〉 |
![](ceramic_image/stk_a9.jpg) |
![](ceramic_image/stk_a9_draw2203.gif) |
7.0KV |
|

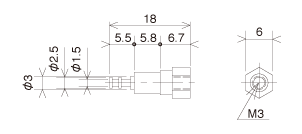

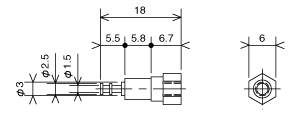

〈STK−A10〉 |
![](ceramic_image/stk_a10.jpg) |
![](ceramic_image/stk_a10_draw2203.gif) |
5.0KV
※端子部Ag処理 |
|

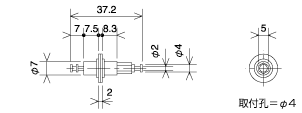

〈STK−B1〉 |
![](ceramic_image/stk_b1.jpg) |
![](ceramic_image/stk_b1_draw.gif) |
4.5KV |
|

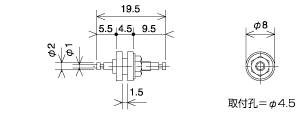

〈STK−B2〉 |
![](ceramic_image/stk_b2.jpg) |
![](ceramic_image/stk_b2_draw.gif) |
2.0KV |
|
|
〈S型カップリング〉 |
![](ceramic_image/stk_scup.jpg)
![](ceramic_image/stk_scup_draw.gif) |
|
|
〈C型カップリング〉 |
![](ceramic_image/stk_ccup.jpg)
![](ceramic_image/stk_ccup_draw.gif) |
|
|
〈60Φカップリング〉 |
![](ceramic_image/stk_60cup.jpg)
![](ceramic_image/stk_60cup_draw.gif)
※軸受部
5Φ−6Φ/6Φ−6Φ |
|
※主にエアーバリコンに使用 |
級 |
L−6 |
損失係数 |
(ε−tanδ)0.008 |
絶縁抵抗 |
10.000MΩ以上 |
|
|
